T型三通球阀和L型三通球阀的工作原理

三通球阀的工作原理

A、打开过程

1、在关闭位置，球被阀杆的机械压力压在阀座上。

2、逆时针旋转手轮将阀杆朝相反方向移动，而较低的角平面将球从阀座上释放。

3、气门杆继续上升，并与气门杆螺旋槽中的导向销相互作用，从而使球开始旋转而没有摩擦。

4、阀杆上升到 位置，球旋转到完全打开位置，直到到达完全打开位置。

B、结束流程

1、关闭时，顺时针旋转手轮，阀杆将开始下降，球将开始旋转离开阀座。

2、继续旋转手轮。气门杆在导销的作用下嵌入顶部的螺旋槽中，因此气门杆和钢球同时旋转90°。

3、尝试关闭时，球旋转90°，而没有触及阀座。

4、在手轮的zui后几圈中，气门杆底部的弯角平面机械楔入，推动球将气门座稳固地完全密封。

T型三通球阀和L型三通球阀的工作原理

三通球阀的工作原理：

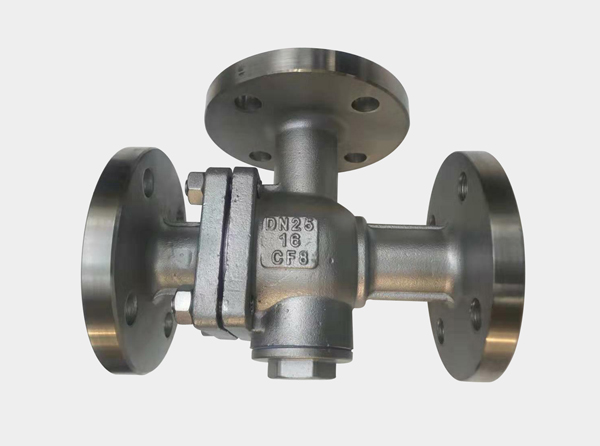

三通球阀主要分为L型和T型。它们之间的区别如下：T形三通球阀可以使三个正交管道相互连通，从而阻塞了第三通道并起到了分离和合并的作用。L形三通球阀只能连接两个正交管，而第三个管不能同时连接，只能用作分配器。

合流T型三通球阀具有两个入口和一个出口。这种结构通常适用于混合两种不同介质的工作条件。如果入口端的压力不同，或者压力在出口端，则应将止回阀安装在阀门的前面。

转向T型三通球阀具有一个入口和两个出口，这使其成为深圳 的三通球阀zui常用的结构，并且使用频率更高。
