三通球阀的分类、材质及三通球阀的启闭过程

发布日期:[2021-06-02]     点击率:

三通球阀有T型和L型两种。T型三通球阀可以互连三个正交的管道并断开第三个可以拆分和合并的通道。L型三通球阀只能连接两条正交的管道,不能同时与第三条管道连通,只起分配作用。

三通球阀流体阻力小,阻力系数与管子长度相同,结构简单,体积小,重量轻,气密性高,可靠性高,气密性高,即使在真空中也广泛使用。我会的。操作简单,启闭方便。速度快。从全开到全关只需旋转90°,便于远程控制和维护。球阀结构简单。密封圈一般是可移动的,拆卸更换方便,在全开或全关时,球体和阀座的密封面与介质隔离,不会在介质通过时对介质造成腐蚀。它的应用范围很广,直径从几毫米到几米,从高真空到高压都可以应用。

三通球阀一般材质分为铸铁、铸钢、不锈钢等。

L型三通球阀

三通球阀的启闭过程

1、开启过程处于关闭位置,阀杆的机械压力将球推向阀门座,推动手柄。逆时针转动以移动阀杆。倾斜平面将球与阀座分开,阀杆继续上升并与阀杆螺旋槽中的导销相互作用,使其开始无摩擦地旋转,直到球到达它为止。当阀杆在全开位置上升到极限位置时,球体将旋转到全开位置。

2、关闭过程完成后,顺时针转动手柄,阀杆开始下降,球体开始旋转远离阀座,继续旋转手柄。阀杆的螺旋槽内嵌有导销,可使阀杆和球体同时旋转90°,当试图关闭时,球体已经旋转90°而不接触阀座。转几圈后,阀杆底部的倾斜平面将球机械推入并牢牢压在阀座上以实现完全密封。

总之,三通球阀的工作原理决定了阀体有三个端口,一进二出,或二进一出。如果内部阀芯在不同的位置,另一个出口如阀芯连接,连接底部连接左右出口,关闭底部出口。例如,如果阀芯在顶部,则左右部分连通,右侧出口关闭。

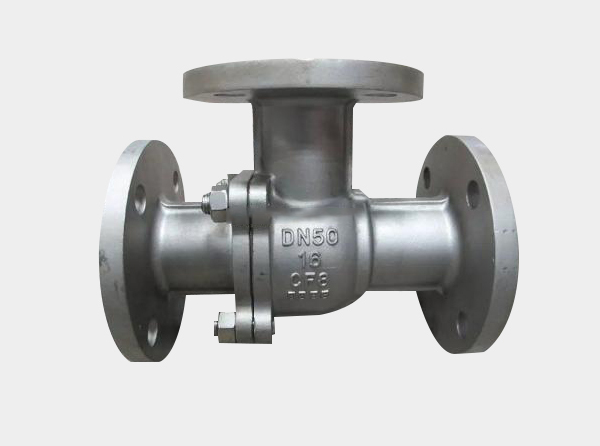

T型三通球阀
