三通球阀的开关原理和原理图是什么?

发布日期:[2021-10-21]     点击率:

三通球阀的密封性能之所以这么好,是因为根部接地是其自身的负荷取决于出口密封圈。简单的解释意味着密封圈的材料非常重要。它直接决定了能否承受三通球阀球介质的工作负荷。由于较高的外部压力的影响,球本身可能会偏离。这种设计结构通常适用于中低压球阀。

另外,为了降低三通球阀的操作扭矩,增强密封的稳定性,开发了油封球阀,它是在密封面之间强制注入一种特殊的润滑油,可以有效地形成油膜,加强密封。它还可以降低操作扭矩,非常适合用于那些大口径三通球阀。

L型三通球阀

三通球阀和二通阀在外观上的明显区别是另一个流道。三通球阀主要用于改变介质的流动方向。三通球阀除了有入口A、出口B和换向口C外,没有任何传递流量的能力。三通球阀主要分为L型三通球阀T型三通球阀。三通球阀开关的原理和原理图是什么?

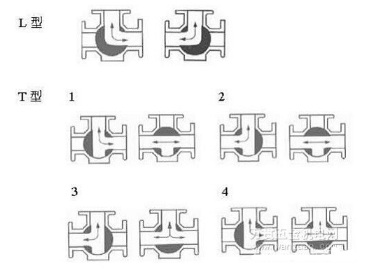

三通球阀原理图

三通球阀开关原理:

A、开通流程

1、在关闭位置,阀杆的机械压力将球推向阀座。

2、逆时针旋转手轮,使阀杆向相反方向移动,下角平面将球体从阀座上释放。

3、阀杆继续上升,与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地转动。

4、阀杆上升到位,球体旋转至开启位置,直至到达开启位置。

B、结束进程

1、关闭时,顺时针转动手轮,阀杆开始下降,球体开始旋转离开阀座。

2、继续旋转手轮。阀杆在导销的作用下插入顶部的螺旋槽中,使阀杆与钢球同时旋转90°。

3、试图关闭时,球体旋转90°而不接触阀座。

4、手轮几圈后,阀杆底部的角平面会被机械楔入,推动球体牢固地推动阀座并密封。
